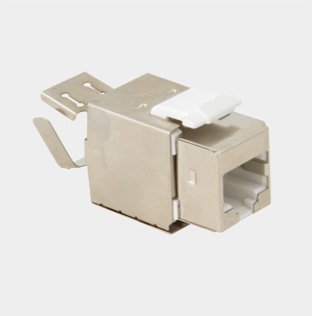

超六類RJ45屏蔽插座模塊
■ 普天天紀超六類RJ45插座模塊性能滿足并超過ANSI/TIA/EIA 568B.2-10要求。免工具8線插座500MHz提供了可靠保障。采用反向耦合,最小延遲補償,阻抗匹配以及分布電容調節等技術,確保了余量。完全滿足數據中心高密度、高性能、多接點短鏈路的要求。安裝兼容普天天紀“易尚”系列<span "="">各類面板和配線架。
■ 采用獨特的雙層接地技術,接線和接地連接一次性完成。大大提高了接地的可靠性和端接速度,易于安裝和拆卸,可有效的保障工程施工的質量。
■ IDC:簧片接觸針部位鍍金50μ(inch),卡接簧片可接線徑 0.5-0.6mm,卡接可重復次數≥200次
■ 接觸電阻:正常大氣壓條件下接觸電阻≤2.5mΩ
■ 絕緣電阻:正常大氣壓條件下絕緣電阻≥1000MΩ
■ 抗電強度:DC 1000V(AC 700V)1分鐘無擊穿和飛弧現象
■ 壽命:插頭插座可重復插拔次數≥750次
名稱 | ERP編號
| 型號
| 單位
| 備注 |
超六類RJ45屏蔽插座模塊
| LY0L556620080
| NPL5.566.2008
| 只
| 適用于易尚系列配線架、面板及角形配線架,
鋅合金外殼, 滿足六包一性能測試。建議選配不小于60mm 深度暗盒。采用壓接工具安裝。 |
六類RJ45屏蔽、非屏蔽插座模塊
■ 普天天紀6類RJ45插座模塊性能滿足并超過ISO/IEC11801、TIA/EIA568要求,體積更小、余量ANSI/TIA/EIA-606-A-2002多色彩定義網絡。適用于易尚F/FII/T/TII系列面板、易尚24位RJ45<span color:#666666;"="">安裝板、易尚24 位屏蔽RJ45安裝板、易尚地板插座。采用110卡接工具安裝。
■ 屏蔽插座模塊免工具安裝,施工操作簡便,提高功效,合金整體壓鑄,密封度高,防止電磁泄漏與環境干擾。(墻面安裝選用50mm以上架,采用110卡接工具安暗盒)
■ IDC:簧片接觸針部位鍍金50μ(inch),卡接簧片可接線徑0.5-0.6mm
■ 接觸電阻:正常大氣壓條件下接觸電阻≤2.5mΩ
■ 絕緣電阻:正常大氣壓條件下絕緣電阻≥ 1000MΩ
■ 抗電強度:DC 1000V(AC 700V)1分鐘無擊穿和飛弧現象
■ 壽命:插頭插座可重復插拔次數≥750次
六類RJ45插座模塊(白)
簧片為錫青銅帶并鍍金50U'.
執行標準：YD/T 926.3
模塊內部采用簧片空間排列和PCB布線相結合的雙重EMC設計，確保模塊的高性能
模塊具有紅、黃、白、綠和藍五種顏色，可以通過不同顏色區分不同用途
模塊前部可以安裝多種顏色的彩色電話和電腦標識，以區分模塊的具體應用
兼容568A和568B兩種接續標準
模塊滿足TIA/EIA 568C標準的原件級性能要求.
模塊帶寬250MHz，符合最新國際和國家標準。
壽命：插頭插座可重復插拔次數≥750次；IDC端接次數≥200次
名稱
| ERP編號
| 型號
| 單位
| 備注
|
六類RJ45插座模塊(白)
| LY0L556620020
| NPL5.566.2002
| 只
| 適用于易尚系列配線架、面板及角形配
線架, 采用110 卡接工具安裝。
|
六類RJ45插座模塊(紅)
| LY0L556620021
| NPL5.566.2002
| 只
|
六類RJ45插座模塊(藍)
| LY0L556620022
| NPL5.566.2002
| 只
|
六類RJ45插座模塊(黃)
| LY0L556620023
| NPL5.566.2002
| 只
|
六類RJ45插座模塊(綠)
| LY0L556620024
| NPL5.566.2002
| 只
| 適用于易尚系列配線架、 面板及角形配線架,
鋅合金外殼。建議選配不小于60mm 深度暗盒。
采用壓接工具安裝。 |
六類RJ45屏蔽插座模塊
| LY0L556620090
| NPL5.566.2009
| 只
|

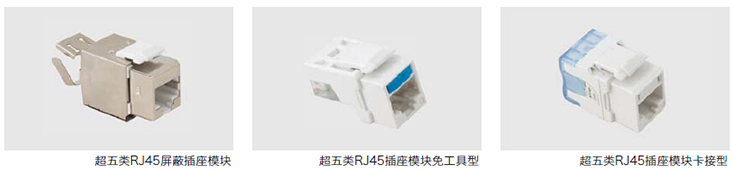

超五類RJ45屏蔽、非屏蔽插座模塊
■ 普天天紀超5類RJ45插座模塊依據國際標準ISO/IEC11801、TIA/EIA568設計。采用獨特的簧片排列結構,接觸可靠性和穩定性好,免工具端接,使用靈活方便。依據ANSI/TIA/EIA-606-A-2002多色彩定義網絡?？砂惭b于易尚24位RJ45安裝板、易尚24位屏蔽RJ45安裝板,組成模塊式配線架,也適用于易尚F/F II/T/TII系列面板、易尚地板插座。
■ 超5類屏蔽,110接線方式, 屏蔽罩采用優質銅帶制造,屏蔽性能優異,接續時能夠保證
■ IDC:簧片接觸針部位鍍金50μ(inch),卡接簧片可接線徑0.5mmRJ45插座模塊
■ 接觸電阻:正常大氣壓條件下接觸電阻≤2.5mΩ
■ 絕緣電阻:正常大氣壓條件下絕緣電阻≥1000MΩ
■ 抗電強度:DC 1000V(AC 700V)1分鐘無擊穿和飛弧現象
■ 壽命:插頭插座可重復插拔次數≥750次屏蔽層連接的可靠性。(墻面安裝選用50mm以上暗盒)
名稱
| ERP編號
| 型號
| 單位
| 備注
|
超五類RJ45插座模塊(白)
| LY0L556620030
| NPL5.566.2003
| 只
| 適用于易尚系列配線架、面板及角形 配線架,免工具安裝。 |
超五類RJ45插座模塊(紅)
| LY0L556620031
| NPL5.566.2003
| 只
|
超五類RJ45插座模塊(藍)
| LY0L556620032
| NPL5.566.2003
| 只
|
超五類RJ45插座模塊(黃)
| LY0L556620033
| NPL5.566.2003
| 只
|
超五類RJ45插座模塊(綠)
| LY0L556620034
| NPL5.566.2003
| 只
|
超五類卡線式RJ45插座模塊(白)
| LY0L556620070
| NPL5.566.2007
| 只
| 適用于易尚系列配線架、面板及角形 配線架,采用110卡接工具安裝。 |
超五類卡線式RJ45插座模塊(紅)
| LY0L556620071
| NPL5.566.2007
| 只
|
超五類卡線式RJ45插座模塊(藍)
| LY0L556620072
| NPL5.566.2007
| 只
|
超五類卡線式RJ45插座模塊(黃)
| LY0L556620073
| NPL5.566.2007
| 只
|
超五類卡線式RJ45插座模塊(綠)
| LY0L556620074
| NPL5.566.2007
| 只
|
超五類RJ45屏蔽插座模塊
| LY0L556620010
| NPL5.566.2001
| 只
| 適用于易尚系列配線架、面板及角形 配線架。建議選配不小于60mm深度 暗盒。采用110卡接 工具安裝。 |

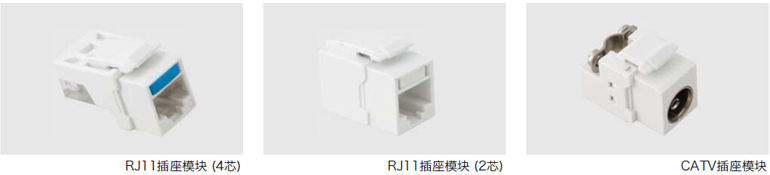

RJ11插座模塊
RJ11插座模塊 (4芯)
普天天紀RJ11插座模塊(4芯)采用免工具壓接方式端接。模塊前部安裝電話標示片,形象區分語音端口,安裝兼容普天天F/FII/T/TII系列面板、易尚24位RJ45安裝板,易尚24位屏蔽RJ45安裝板、易尚地板插座。
名稱
| ERP編號
| 型號
| 單位
| 備注
|
RJ11插座模塊(4芯)
| LY0L556620060
| NPL5.566.2006
| 只
| 適用于易尚系列配線架、面板及角形配線 架, 免工具安裝。 |
RJ11插座模塊 (2芯)
普天天紀RJ11插座模塊(2芯)可接線徑0.4mm-1mm不同線纜的硬線或軟線,通過螺孔壓接固定線纜, 模塊內部采用了常用的雙位接線端子。模塊前部安裝電話標示片,形象標識語音端口。安裝兼容易尚 F/FII/T/TII系列面板、易尚24位RJ45安裝板、易尚24位屏蔽RJ45安裝板、易尚地板插座。
名稱
| ERP編號
| 型號
| 單位
| 備注
|
RJ11插座模塊(2芯)
| LY0L556620040
| NPL5.566.2004
| 只
| 適用于易尚系列配線架、面板及角形配線架, 旋轉壓接方式,
可端接不同線徑的硬芯線和多股軟線纜, 提供強大的復接功能。 |
CATV插座模塊
普天天紀CATV插座模塊符合GB/T11318.12電視和聲音信號的系統輸出通用規范,作為有線電視等同軸電纜傳輸?shù)慕涌凇＝泳€位置與前端端口位置垂直,使得在工作區暗盒內操作和放置更加便捷。安裝兼容易尚F/FII/T/TII系列面板。
名稱
| ERP編號
| 型號
| 單位
| 備注
|
CATV插座模塊
| LY0L556620050
| NPL5.566.2005
| 只
| 適用于易尚系列插座面板, 不適于安裝在 地板插座中。 |

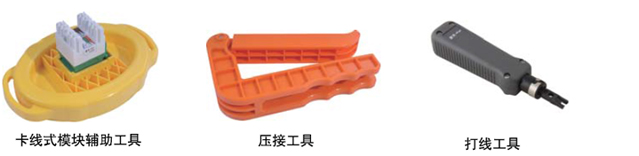

普天天紀卡線式模塊輔助工具作為打線式模塊打線時的掌用工具或模塊操作時輔助支撐面工具。
