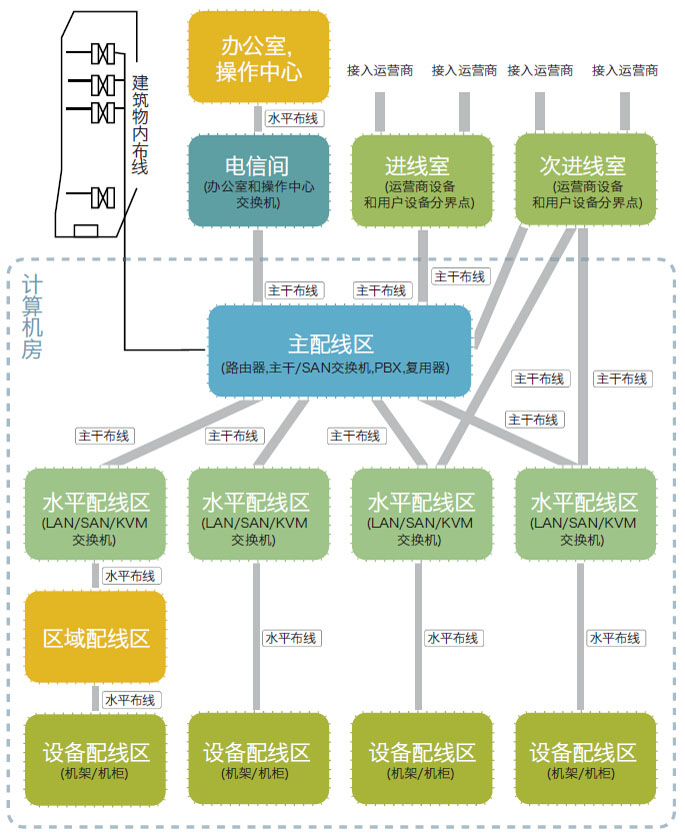

數據中心一般可分為分散式和集中式布置方式
分散式數據中心:
外部ISP光纜進入主配線區后,與核心有源交換設備連接,核心交換機的輸出光纜與主配線設備連接,主配線設備與列頭柜的交換機連接。
采用列頭(或列中)柜結構,本列機柜所有銅纜(光纜)都匯聚到列頭柜的水平配線區,通過水平配線設備與交換機連接,有源交換設備把所有銅(光)的數據傳輸轉換為多芯的光纜傳輸(芯數根據性能要求配置),與主配線區的配線設備連接。
適合大中型的數據中心,分散式結構的使用使升級擴容更加靈活和方便,線纜數量較少。
集中式數據中心:
設立集中配線區域,所有機柜中的銅纜(光纜)都匯聚到集中配線區中,通過主配線區的配線設備進行配線管理。
特點:結構簡單,交換設備數量少,端口利用率較高,適合中小型的數據中心,常用于企業自用型數據中心。
依據上述數據中心區域的劃分,普天天紀數據中心機架/機柜主要為您解決以下問題:
1.配線區域的可靠性和便利性:數據中心布線完成后,任何網絡配置的變化都在配線區域進行,開放式機架在該區 域運用時,可以規范線纜走向,使布線更加合理,并便于操作,體現長期的線纜管理、網絡變更的方便可靠;同時也更加有利于未來的擴展性能。
2.能耗問題:能耗是影響數據中心運營的重要因素之一,合理規劃數據中心的機柜部局并選擇機柜,對節能降耗起到重要作用。普天天紀數據中心開放式機架及網絡服務器機柜滿足各種數據中心規劃需求,滿足現代數據中心對冷熱通道的布局需求,從而優化數據中心布局。普天天紀數據中心機架/機柜產品通過優化設計,滿足數據中心冷熱通道的布局要求,同時更趨合理的走線槽道設計,大大減少散亂線纜造成的通風阻力,提高交換效率,降低制冷能耗。
3.更高的承載能力:現在通信設備的密度逐步增高,刀片服務器等高額產品的運用,對承載平臺的穩定可靠提出更高要求,普天天紀數據中心機柜/機架產品將更好的滿足上述要求。
兩柱開放式機架
■ 兩柱開放式機架一般用于密集安放安裝配線設備的場合(如集中式數據中心的主配線區),便于布線施工以及運行維護,也可用于安裝深度較短,同時跳線較多的交換機設備等。
■ 機架兩側配有垂直走線槽(含可左、右開啟的鉸鏈門),線槽有通孔可方便的將線纜從正面引到后面;
■ 兩側理線架帶有內置彎曲半徑控制,線纜從配線架轉換到垂直線槽時,順滑舒緩,避免應力集中而損害電纜;
■ 機架的所有連接點均采用三角自鎖螺釘,以及專用去涂層墊片,保證了整體框架的相互聯通,避免了靜電場的產生,提供良好的接地性能;
■ 選配富余線纜垂直管理套件可保證布線路由的合理性;同時管理余量線纜,支持跳線長度統一;
名稱
| ERP編號
| 型號
|
兩柱開放式機架 (基本架/6′′線槽)
| LY0L210820310
| NPL2.108.2031
|
兩柱開放式機架 (擴展架/6′′線槽)
| LY0L210820320
| NPL2.108.2032
|
兩柱開放式機架 (擴展架/8′′線槽)
| LY0L210820330
| NPL2.108.2033
|
富余線纜垂直管理套件
| LY0L615420070
| NPL6.154.2007
|

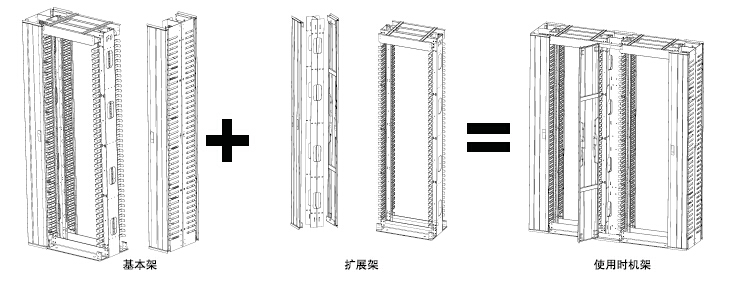

訂貨須知:單臺機架使用時訂購基本架;機架并架時,如一列為n臺,則需訂制一臺基本架,n-1臺擴展架。 富余線
纜垂直管理套件為選配件,須另外訂購。(下圖為兩臺機架并架示意)
四柱開放式機架
■ 兩柱開放式機架一般用于密集安放安裝配線設備的場合(如集中式數據中心的主配線區),便于布線施工以及運行維護,也可用于安裝深度較短,同時跳線較多的交換 機設備等。
■ 具有極高的穩定性,可安裝大型網絡設備機架兩側配有垂直走線槽(含可左、右開啟的鉸鏈門),線槽有通孔可方便的將線纜從正面引到后面;
■ 機架側門可拆卸,便于靈活并柜;
■ 兩側理線架帶有內置彎曲半徑控制,線纜從配線架轉換到垂直線槽時,順滑舒緩,避免應力集中而損害電纜;
■ 機架的所有連接點均采用三角自鎖螺釘,以及專用去涂層墊片,保證了整體框架的相互聯通,避免了靜電場的產生,提供良好的接地性能;
■ 選配富余線纜垂直管理套件可保證布線路由的合理性;同時管理余量線纜,支持跳線長度統一;
名稱
| ERP編號
| 型號
|
四柱開放式機架(基本架/6線槽)
| LY0L210820340
| NPL2.108.2034
|
四柱開放式機架(基本架/8′′線槽)
| LY0L210820350
| NPL2.108.2035
|
四柱開放式機架(擴展架/4′′走線空間)
| LY0L210820360
| NPL2.108.2036
|
四柱開放式機架(擴展架/6′′線槽)
| LY0L210820370
| NPL2.108.2037
|
四柱開放式機架(擴展架/8′′線槽)
| LY0L210820380
| NPL2.108.2038
|

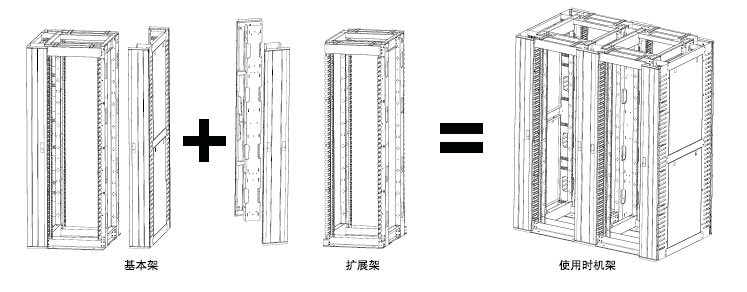

訂貨須知：單臺機架使用時訂購基本架，機架并架時，如一列為N臺，則需定制一臺基本架，N-1臺擴展架。（下圖為兩臺機架并架示意）
