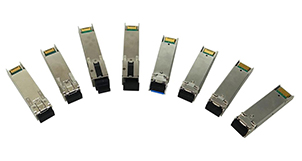

千兆光模塊
產品描述
千兆光模塊支持1.25Gbps光纖通道傳輸，采用可熱插拔SFP封裝。千兆光模塊系列有多模 500m；單模20、40、80、120km、單芯雙向等規格可選。適用于千兆以太網、服務器、交換機或 路由器的互連，滿足寬帶數據網、園區網、數據中心的應用。
產品規格
產品示意圖(L*W*H)
|   L*W*H: 56.6*13.4*8.5
|
封裝類型 | SFP | 傳輸速率 | 1.25Gb/s |
數字診斷 ( DDM) | 支持 | 工作溫度 | 0~70°C |
接收器類 | PIN | 光纖類型 | 多模/單模光纖 |
發射器類型 | VCSEL(550M) ； FP(10/20KM) ； DFB(40/80/120KM)； BiDi 20Km ( FP/DFB) |
波長 | 850 nm (多模) | 1310nm (單模) | 1310/1550nm |
傳輸距離 | 550m | 20km | 40km | 80km | 120km | BiDi 20km |
發射光功率 | -8~-3dBm | -5~0dBm | 0~5dBm | -8~-3dBm |
消光比 | 9-14dB |
接收過載 | -3dBm | -1dBm | -3dBm |
接收靈敏度 | -21dBm | -24dBm | -28dBm | -24dBm |
萬兆光模塊
產品描述
萬兆光模塊支持10Gbps光纖通道傳輸，采用可熱插拔SFP封裝。千兆光模塊系列有多模300m； 單模20、80km；單芯雙向等規格可選。光模塊適用于萬兆以太網、SDH/MSTP光傳輸網、服務器、 交換機或路由器的互連，滿足寬帶數據網、園區網、數據中心的應用。
產品規格
產品示意圖(L*W*H)
|
L*W*H:56.7*13.7*8.5 BIDI |
封裝類型 | SFP+ | 傳輸速率 | 10Gbps |
接口 | LC | 光纖類型 | 多模/單模光纖 |
發射器類型 | VCSEL ( 300m ) ； DFB ( 20km ) ； EML ( 80km) | 接收器類型 | PIN |
數字診斷 ( DDM) | 支持 | 工作溫度 | 0~70°C |
波長 | 850nm | 1310nm | 1550nm | 1270/1330nm |
傳輸距離 | 300m； | 20km | 80km | 20lm |
發射光功率 | -6~0.5dBm | -3~2dBm | 0~4dBm | -4~2dBm |
消光比 | 3.5 dB |
接收過載 | 0.5dBm |
接收靈敏度 | -11.4dBm | -15dBm | -24dBm | -14.4dBm |
25G 光模塊
25G光模塊支持25Gbps光纖通道傳輸，采用可熱插拔SFP28封裝。25G光模塊系列有多模 100m、單模10、20km、單芯雙向等規格可選，適用于服務器、路由器、交換機、數據存儲設備、 InfiniBand 應用，可滿足普通數據中心和高性能計算（HPC）數據中心需求。
產品示意圖(L*W*H)
|   L*W*H: 56.5*13.7*8.5
|
封裝類型 | SFP28 | 傳輸速率 | 25 Gbps |
接口 | LC | 光纖類型 | 多模/單模光纖 |
發射器類型 | VCSEL ( 100m) ;DFB(10/20km) | 接收器類型 | PIN、 PIN-PD |
數據診斷 ( DDM) | 支持 | 工作溫度 | 0~70°C |
波長 | 850nm | 1310nm | 1270/1310nm |
傳輸距離 | 100m | 10km | 20km | 10km |
消光比 | 2dB | 3dB |
發射光功率 | -8.4~2.4dBm | -7~2dBm | -3~4dBm | -4~2.2dBm |
接收過載 | 2.4dBm | 3dBm | 4dBm | 2dBm |
接收靈敏度 | -5.2dBm | -7~2dBm | -14dBm | -12dBm |
40G 光模塊
40G光模塊支持40Gbps光纖通道傳輸，采用可熱插拔QSFP+封裝。40G光模塊系列有多模 100m、單模10km等規格可選，符合IEE802.3ba 40GBASE-SR4、40GBASE-LR4接口要求。適用于服 務器、路由器、交換機、數據存儲設備、InfiniBand 應用，可滿足普通數據中心和高性能計算 （HPC）數據中心需求。
產品示意圖(L*W*H)
|
L*W*H: 118*18.35*8.5（多模）130*18.35*8.5（單模）
|
封裝類型 | QSFP+ | 傳輸速率 | 40Gbps |
接口 | MPO/LC | 光纖類型 | 單模/多模光纖 |
發射器類型 | VCSEL（100m）; DFB(10km) | 接收器類型 | PIN |
數據診斷（DDM） | 支持 | 工作溫度 | 0~70°C |
波長 | 850nm | CWDM4 |
傳輸距離 | 100m | 10km |
消光比 | 3dB | 4.5dB |
發射光功率 | -7.6~2.4dBm | -7~2.3dBm |
接收過載 | 2.4dBm | 3.5dBm |
接收靈敏度 | -9.5dBm | -9.6dBm |
50G 光模塊
50G光模塊支持50Gbps光纖通道傳輸，采用可熱插拔QSFP28封裝。50G光模塊系列有單模10、40km、單芯雙向等規格可選，適用于服務器、路由器、交換機、數據存儲設備、InfiniBand 應用，可滿足普通數據中心和高性能計算（HPC）數據中心需求。
產品示意圖(L*W*H) |
L*W*H: 122*18.35*8.5
|
封裝類型 | QSFP28 | 傳輸速率 | 50 Gbps |
接口 | LC | 光纖類型 | 單模光纖 |
發射器類型 | EA-DFB | 接收器類型 | PIN；APD |
數據診斷（DDM） | 支持 | 工作溫度 | 0~70°C |
傳輸距離 | 1310nm | 1290/1330nm | 1295/1309nm |
波長 | 10km | 40km | 10km | 40km |
消光比 | 3.5dB | 6.0dB | 3.5dB | 6.0dB |
發射光功率 | -4.5~4.2dBm | 0.4~6.6dBm | -4.5~4.2dBm | 0.4~6.63dBm |
接收過載 | 4.2dBm | -3.4dBm | 4.2dBm | -3.37dBm |
接收靈敏度 | -8.4dBm | -15.1dBm | -8.4dBm | -15.1dBm |
100G 光模塊
100G光模塊支持100Gbps光纖通道傳輸，采用可熱插拔QSFP+封裝。100G光模塊系列有多模100m、單模2、10km等規格可選，符合 IEEE 802.3ba 100GBASE-LR4接口要求。適用于服務器、路由器、交換機、數據存儲設備、InfiniBand 應用，可滿足普通數據中心和高性能計算（HPC）數據中心需求。
產品示意圖(L*W*H)
|
122.97*18.35*8.5(100m)

129.7*18.35*8.5(2km)

122.*18.35*8.5 (10km)
|
封裝類型 | QSFP28 | 傳輸速率 | 100 Gbps |
接口 | MPO/LC | 光纖類型 | 多模/單模光纖 |
發射器類型 | VCSEL；DFB；EA-DFB | 接收器類型 | PIN; |
數據診斷（DDM） | 支持 | 工作溫度 | 0~70°C |
波長 | 850 | 1310nm | CWDM4 | LWDM4 |
傳輸距離 | 100m | 10km | 2km | 10km |
消光比 | 2dB | 4dB | 3.5dB | 4dB |
發射光功率 | -8.4~2.4dBm | -4.3~4.5dBm | -6.5~2.5dBm | -4.3~4.5dBm |
接收過載 | 2.4dBm | 4.5dBm | 2.5dBm | 4.5dBm |
接收靈敏度 | -5.2dBm | -8.6dBm | -10dBm | -8.6dBm |
