項目要求和分析
項目概況：
建設的總目標是：以高性能綜合布線系統支撐，建成一個包含多用途的辦公自動化系統、周密可靠的安全防范系統和智能化的消防滅火系統，能適應日益發展的辦公業務電子化要求的現代化智能化樓宇。從而實現對項目的電氣、防火防盜、監控、計算機通信等全套實施按需控制，實現資源共享與外界信息交流。
本次的設計范圍是****項目的總體的結構化布線，含有辦公、會議室、指揮大廳等部分，要求采用先進、成熟、可靠實用的結構化布線系統，將建筑物內的程控交換機系統、計算機網絡系統統一布線，統一管理，使本項目成為能滿足未來高速信息傳輸?shù)模`活的，易擴充的智能建筑。
根據本工程的具體情況，它滿足系統納入結構化布線系統的條件：
(a) 6類水平電纜在設備端口至終端端口的距離不超過90米；
(b) 采用高速率、大帶寬的傳輸介質，數據傳輸?shù)膸捲谒絽^(qū)內可達250Mbps；
(c) 具有一定的抗電磁干擾特性和防電磁輻射泄露性能；
通過信息端點規劃定位，PDS布線支撐，使項目獲得相當健全的“信息公路”網絡體系，借助計算機網絡服務的強有力工具，提高調度、行政管理效率與水平。也為該建筑群提供了良好的內部環境和暢通的對外聯絡設施。
系統需求配置
本項目主要為標準的****項目，考慮到以后的發展因此采用較高的配置標準。根據甲方要求并結合本公司多年來在該領域的設計、施工經驗，工程所采用布線產品均為普天6類結構化布線產品，使整個系統完全滿足6類傳輸性能標準，以適應15―20年技術發展和使用的要求，且具有開放性、靈活性和可擴展性。
設計方案
方案設計概述
根據本樓的項目要求及上述有關標準，本方案為一個較典型的星型拓撲結構系統，現將設計方案概述如下：
根據用戶要求，主設備間位于項目的1層的設備機房，在項目的其它幾個樓層分別設置一個分配線間（具體位置報價單和系統圖都已標明），從總機房到分配線間分別拉1根6/8/12芯室外多模光纜，從分配線間到工作區的水平布線電纜均采用6類4對UTP電纜，信息插座選用南京普天天紀樓宇智能有限公司特色產品6類系列插座。

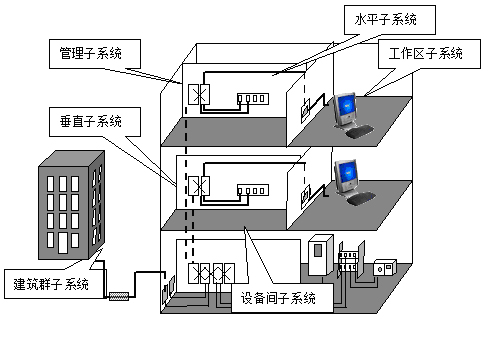

結構化示意圖
本方案分為五大子系統，分別為工作區子系統、水平子系統、垂直干線子系統、管理間子系統、以及設備間子系統，為二級星型拓撲結構。具體分述如下：
工作區子系統
工作區子系統是指信息端口以外的空間，但通常習慣將電信插座列入工作區子系統。網絡信息系統采用6類非屏蔽/屏蔽系統,普天信息插座是普天專利產品之一。
水平布線子系統
水平布線子系統分配線間水平配線架至工作區端口（插座）的連接線纜。本項目信息點連接電纜選擇南京普天6類4對非屏蔽/屏蔽雙絞線。
垂直干線子系統
垂直干線子系統是指連接設備間總配線架與分配線間配線架的線纜。本系統數據主干用6/12芯多模光纖（50/125um），語音主干用5類25大對數UTP線纜：
管理子系統
管理子系統服務于垂直主干和水平布線的跳線及配線管理空間，除終接垂直和水平線纜的配線設備外，還包括跳線及相關有源設備。本項目在相應位置都設置配線間，配線間設置19英寸標準的機柜,用于終接線纜及放置設備。
設備間子系統
設備間子系統是由總配線架、跳線及相關有源設備（HUB、服務器及交換機等）等組成。設備間子系統是一空間概念，總配線架收集來自各水平子系統的線纜，并與相關有源設備通過跳線或?qū)訉崿F(xiàn)系統的聯網。
本項目主設備間設在****項目1層總設備間內，其布線設備主要為系統配線架和相關跳線等。按項目結構化布線系統實施要求；我們將選用和配置普天相應產品。
其它產品說明
本項目施工工具包括：
打線工具：主要用于主干線纜與配線架和壓線模塊的壓接，亦為最基本工具之一。
安裝消耗品：施工輔材，包括扎帶，膠帶，油筆等。
檢測工具：美國FLUKE手持式工程儀表, 可迅速方便地測試1對～4對線纜的開路、短路、反接、錯接以及線對交錯等情況,以及ISO11801提出的各種參數。
系統圖
見項目綜合布線系統圖。
