理線架
| 名稱 | ERP編號
| 型號
| 單位 | 備注 |
寬帶IP接入網室內設備箱
| LY0L410000150
| NPL4.100.015 | 套
| 600×450×105(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000160
| NPL4.100.016
| 套
| 600×500×105(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000240
| NPL4.100.024
| 套
| 600×500×150(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000250
| NPL4.100.025
| 套
| 600×600×105(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000260
| NPL4.100.026
| 套
| 600×600×150(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000280
| NPL4.100.028
| 套
| 600×650×150(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000740
| NPL4.100.074
| 套
| 800×600×200(mm) (高×寬×厚)
|
寬帶IP接入網室內設備箱
| LY0L410000340
| NPL4.100.034
| 套
| 600×650×100(mm) (埋墻尺寸) 660×710×120(mm) (外形尺寸)
|
寬帶IP接入網室內設備箱
| LY0L410000560
| NPL4.100.056
| 套
| 600×650×140(mm) (埋墻尺寸) 660×710×160(mm) (外形尺寸)
|
樓層接線盒(一進一出)
| LY0L369120010
| SXF05L
| 只
| 外形尺寸:74×59×34(mm), 采用單面、四對高頻模塊, 使用
XQ401-CII 型接線工具。
|
樓層接線盒(二進二出)
| LY0L369120000
| SXF05K
| 只
| 外形尺寸:86×71×34(mm), 采用單面、四對高頻模塊, 使用
XQ401-CII 型接線工具。
|

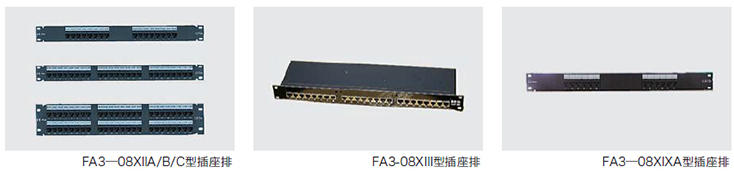

快接式超5類RJ45插座排
FA3―08XIIA/B/C型16/24/48位RJ45插座結構新穎,拔插和理線更加方便。由于采用了模塊化設計,產品結構更合理,同時極大的提高了可靠性和耐用性,插座的各項技術指標均符合國際標準要求。
此插座是專為屏蔽系統設計的24口快接式配線架,可安裝在19”標準機架上,占用IU空間。插座外殼采用優質冷軋鋼板制作,插座內部為IDC卡接模塊,用于端接線纜,插座內部留有專用于和屏蔽層連接的部位和接地線連接端子,操作方便。插座正面是標準的RJ45插座,端口性能達到超5類性能要求,屏蔽性能完全符合標準要求。
名稱
| ERP編號
| 型號
| 單位
| 備注 |
超五類12位RJ45插座(1U)
| LY0L366820930
| FA3-08/D1A
| 件
| 適用19"標準機架安裝, 提供正反標識,采用110接線工具。
|
超五類24位RJ45插座(1U)
| LY0L366820940
| FA3-08/D1B
| 件
|
超五類48位RJ45插座(2U)
| LY0L366820950
| FA3-08/D1C
| 件
|
六類12位RJ45插座(1U)
| LY0L366820960
| FA3-08/D2A
| 件
|
六類24位RJ45插座(1U)
| LY0L366820970
| FA3-08/D2B
| 件
|
六類48位RJ45插座(2U)
| LY0L366820980
| FA3-08/D2C
| 件
|
超五類12位RJ45插座(1U)
| LY0A366800690
| FA3-08XIXA
| 件
| 適用19”標準機架安裝, 提供正反標識,采用FT2-55接線工具。 |
超五類16位RJ45插座(1U)
| LY0A366800350
| FA3-08XIIA
| 件
|
超五類24位RJ45插座(1U)
| LY0A366800360
| FA3-08XIIB
| 件
|
超五類48位RJ45插座(2U)
| LY0A366800370
| FA3-08XIIC
| 件
|
六類16位RJ45插座(1U)
| LY0A366800640
| FA3-08XVD
| 件
|
六類24位RJ45插座(1U)
| LY0A366800650
| FA3-08XVE
| 件
|
超五類24位屏蔽RJ45插座(1U)
| LY0A366800400
| FA3-08XIII
| 件
| 適用19”標準機架安裝,采用FT2-55接線工具。
|

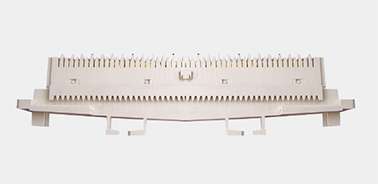

超五類25回線高頻接線模塊
FT2-55型高頻接線模塊是依據國際標準IS0/IEC11801、TIA/EIA/568設計制造的UTP電纜用超5類高頻接線模塊,每個模塊容量25回線。
IDC:簧片鍍銀,可接線徑0.4-0.6 mm,卡接可重復次數>200次
接觸電阻(不包括體電阻):正常大氣壓條件下接觸電阻<2.5mΩ
絕緣電阻:正常大氣壓條件下絕緣電阻>1000 MΩ
抗電強度:DC 1000V(AC 700V)1分鐘無擊穿和飛弧現象
顏色:駝灰色
名稱
| ERP編號
| 型號
| 單位
| 備注
|
超五類25回線高頻接線模塊
| LY0A483000360
| FT2-55
| 件
| 204×53×24(mm)(長×高×深)
|
六類25回線高頻接線模塊
| LY0A483000940
| FT2-55J
| 件
| 204×53×24(mm)(長×高×深) |

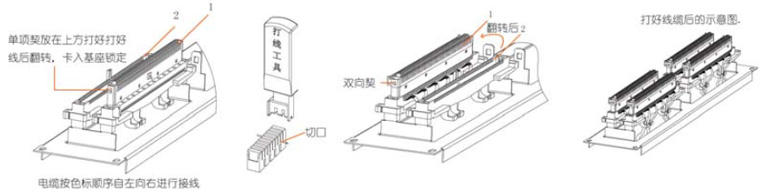

當六根UTP 電纜或大對數電纜全部卡接到位, 拔下高頻模塊向上 180 度翻轉, 裝于上一個高頻模塊底座, 注意每根導線應位于底 座相應的槽內, 這樣自上而下直到最下一個模塊。

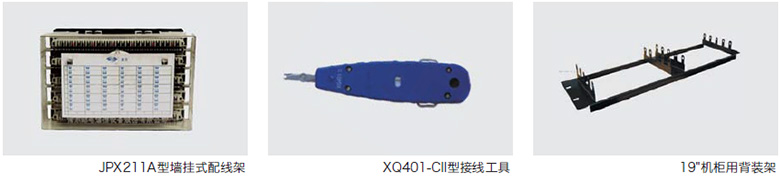

JPX211A型墻掛式配線架
JPX211A型墻掛式配線架是為某些轉接點或其它小容量應用設計的分配線設備。
外形尺寸:209.6 ×126×84(mm)(長×寬×深)
安裝方法:使用四個4×20自攻螺釘固定在墻上
接線端子:FT2-55型高頻接線模塊
容量:(50、75、100、125回線) 含1個防塵罩,1張記錄卡片,1個125回線背裝,2-5只 FT2-55高頻
模塊及附件
名稱
| ERP編號
| 型號
| 單位
| 備注
|
PX211A型墻掛式配線架
| LY0A210800730
| NJA4.108.073
| 件
| 含1 防塵罩,1 記錄卡片,1 個125 回線 背裝架,5 只FT2-55 高頻模塊及附件。 |

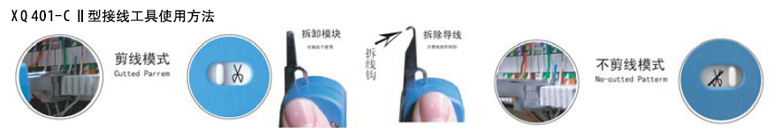

XQ401-CII型接線工具
接線工具是將電纜端接到FT2-55型高頻接線模塊或FA3系列RJ45插座模塊及其他接線模塊上的專用卡接工具,工具外殼采用ABS工程塑料注塑成型,內部傳動部件均采用優質工具鋼制造,刀片及彈簧采用優質鋼帶和彈簧鋼絲加工制成,外觀設計手感好,方便使用。
重量:120克
使用壽命:≥10000次
接線理論操作力:130N
名稱
| ERP編號
| 型號
| 單位
| 備注
|
XQ401-CII型接線工具
| LY0A409500220
| XQ401-CII
| 把
| FT2-55
|
19"機柜用背裝架
用于19”機柜中安裝 FT2-55型超5類25回線高頻接線模塊。
名稱
| ERP編號
| 型號
| 單位
| 備注
|
50回線背裝架(1U)
| LY0A410201770
| NJA4.102.177
| 件
| 適用于19" 機柜 安裝FT2-55 高頻模塊用 |
100回線背裝架(2U)
| LY0A410201780
| NJA4.102.178
| 件
|
150回線背裝架(2U)
| LY0A410202340
| NJA4.102.234
| 件
|
250回線背裝架(3U)
| LY0A410201790
| NJA4.102.179
| 件
|
125回線背裝架
| LY0A410201810
| NJA4.102.181
| 件
|
|
防塵罩
| LY0A864000151
| NJA8.640.015
| 套
| 含記錄卡片
|
標志板(含示名條)
| LY0A681500040
| NJA6.815.004
| 套
| FT2-55模塊記號用
|
110配線架
IDC:簧片鍍銀,可接線徑0.4-0.6mm,卡接可重復次≥200次
接觸電阻(不包括體電阻):正常大氣壓條件下接觸電阻≤2.5mΩ
絕緣電阻:正常大氣壓條件下絕緣電阻≥1000MΩ
抗電強度:DC 1000V(AC 700V)1分鐘無擊穿和飛弧現象
技術質量標準:ISO/IEC11801、性能超過超5類要求
阻燃性:UL94V-0
顏色:象牙色
名稱
| ERP編號
| 型號
| 單位
| 備注
|

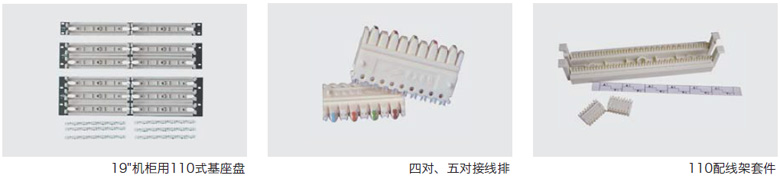

四對接線排
| LY0A556000350
| NJA5.560.035
| 只
|
|
五對接線排
| LY0A556000360
| NJA5.560.036
| 只
|
|
基座組件(50回線無腳)
| LY0A612500200
| NJA6.125.020
| 套
| 不含接線排
|
基座組件(100回線無腿)
| LY0A612500220
| NJA6.125.022
| 套
|
基座組件(100回線有腳)
| LY0A612500210
| NJA6.125.021
| 套
| 適用墻壁安裝,不含接線排
|
110式50回線 無腳高頻接線模塊(套件)
| LY0A483000740
| NJA4.830.074
| 套
| 含接線排,每套為10個四對接線排,
2個五對接線排,1個基座組件
|
110式100回線 有腳高頻接線模塊(套件)
| LY0A483000760
| NJA4.830.076
| 套
| 適用墻壁安裝,含接線排,每套為20個
四對接線排,4個五對接線 排,1個基座組件
|

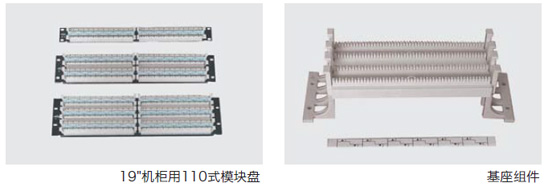

110式100回線 高頻接線模塊基座盤(1U)
| LY0A443100250
| NJA4.431.025
| 套
| 適用19"標準機架安裝,不含接線排
|
110式200回線 高頻接線模塊基座盤(2U)
| LY0A443100260
| NJA4.431.026
| 套
|
110式300回線 高頻接線模塊基座盤(3U)
| LY0A443100280
| NJA4.431.028
| 套
|
110式100回線高頻接線模塊盤 (配線架套件,1U)
| LY0A443100230
| NJA4.431.023
| 套
| 適用19"標準機架安裝,含接線排
|
110式200回線高頻接線模塊盤 (配線架套件,2U)
| LY0A443100240
| NJA4.431.024
| 套
|
110式300回線高頻接線模塊盤 (配線架套件,3U)
| LY0A443100270
| NJA4.431.027
| 套
|

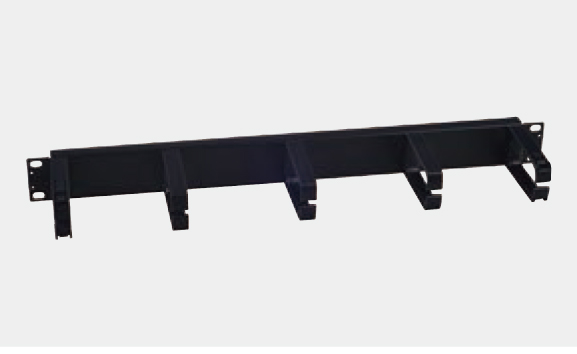

理線架
材料：架體為冷軋鋼板
19英寸設計，占機柜1U空間
安裝板架體采用冷軋鋼板，鋼板經脫脂、酸洗、磷化和靜電噴塑
線環式設計，操作簡便
理線架架體部分的鋼板厚度1.5mm，線環厚度是2mm
