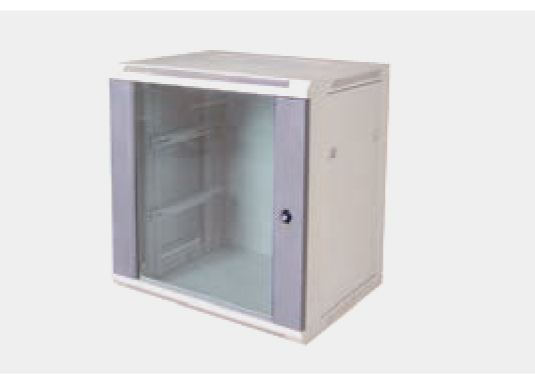

H系列19”壁式配線柜
H系列19英寸壁式配線柜可直接安裝在墻上,機(jī)柜安裝立柱可前后調(diào)整,頂部和底部開長方形進(jìn)線孔
配安裝蓋板(孔尺寸:340x55mm)。 目前有6U、9U、12U三種容量。
名稱
| ERP編號
| 型號
| 單位
| 備注
|
H系列19"壁式配線柜(6U)
| LY0L210800550
| NPL2.108.055
| 套
| 370×600×450(mm) 高×寬×深
|
H系列19"壁式配線柜(9U)
| LY0L210800570
| NPL2.108.057
| 套
| 500×600×450(mm) 高×寬×深
|
H系列19"壁式配線柜(12U)
| LY0L210800560
| NPL2.108.056
| 套
| 640×600×450(mm) 高×寬×深
|
中間配線箱
名稱
| ERP編號
| 型號
| 單位
| 備注
|
125回線中間配線箱 (暗裝)
| LY0L210800450
| JPX211CIV
| 套
| 可裝1-5 個FT2-55 高頻接線模塊, 容量可為25、50、75、100、 125 回線, 外型尺寸:330 mm×226 mm( 長)×( 高) , 暗埋尺寸: 300mm×200mm×88mm( 長)×( 高)×( 深)( 不含F(xiàn)T2-55 高頻接線模塊) |
200回線中間配線箱 (暗裝)
| LY0A210800440
| JPX211LIII
| 套
| 可裝1-8 個FT2-55 高頻接線模塊, 容量可為25、50、75、100、 125、150、175、200 回線, 外形尺寸:330 mm×306mm( 長) ×(高) ,暗埋尺寸:300mm×280mm×88mm(長)×(高)×(深) ( 不含F(xiàn)T2-55 高頻接線模塊) |
125回線中間配線箱 (明裝)
| LY0A210800460
| JPX211FIV
| 套
| 可裝1-5 個FT2-55 高頻接線模塊, 容量可為25、50、75、100、 125 回線, 外形尺寸:308 mm×200mm×88mm( 長)×( 高) ×( 厚)( 不含F(xiàn)T2-55 高頻接線模塊) |
200回線中間配線箱 (明裝)
| LY0A210800430
| JPX211GIII
| 套
| 可裝1-8 個FT2-55 高頻接線模塊, 容量可為25、50、75、100、 125、150、175、200 回線, 外形尺寸:308 mm×280mm×88mm( 長)×( 高)×( 厚)( 不含F(xiàn)T2-55 高頻 接線模塊) |
100回線中間配線箱 (暗裝,110模塊)
| LY0L210800370
| JPX211CII
| 套
| 可裝1 個100 回線110 高頻接線模塊或1-2 個50 回線110 高 頻接線模塊, 容量可為50、100 回線( 不含110 高頻接線模塊) , 外型尺寸:330 mm×226 mm( 長)×( 高), 暗埋尺寸: 300mm×200mm×88mm( 長)×( 高)×( 深) |
200回線中間配線箱 (暗裝,110模塊)
| LY0L210800400
| JPX211LII
| 套
| 可裝1-2 個100 回線110 高頻接線模塊或1-4 個50 回線110 高頻接線模塊, 容量可為50、100、150、200 回線( 不含110 高 頻接線模塊), 外形尺寸:( 長)×( 高)330 mm×306mm, 暗埋尺 寸:( 長)×( 高)×( 深)300mm×280mm×88mm |
100回線中間配線箱 (明裝,110模塊)
| LY0L210800380
| JPX211FII
| 套
| 可裝1 個100 回線110 高頻接線模塊或1-2 個50 回線110 高 頻接線模塊, 容量可為50、100 回線( 不含110 高頻接線模塊), 外形尺寸:308 mm×200mm×88mm( 長)×( 高)×( 厚) |
200回線中間配線箱 (明裝,110模塊)
| LY0L210800390
| JPX211GII
| 套
| 可裝1-2 個100 回線110 高頻接線模塊或1-4 個50 回線110 高頻接線模塊, 容量可為50、100、150、200 回線( 不含110 高 頻接線模塊), 外形尺寸:308×280×88mm( 長)×( 高)×( 厚) |
