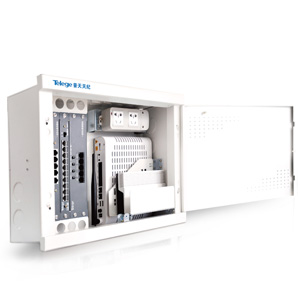

FTTH型光纖到戶布線箱系列
產品特性:
① 塑料面板采用優質工程塑料，外形美觀，結構可靠，安全耐用，具有良好的散熱功能；
② 鈑金面板采用優質冷軋鋼板，結實可靠；表面采用靜電粉末噴涂，具有良好的表面防護能力；
③ 可通過選擇普通模塊安裝件或翻轉模塊安裝件分別支持普通模塊和翻轉模塊兩種模塊的安裝；
④ 電源模塊可實現箱外接線，操作方便同時連接可靠；
⑤ 光纖套件可根據實際需要靈活配置，滿足室外光纜入戶需求；
⑥ 設備安裝區域采用前翻式隔離結構，空間利用合理，可滿足ONU，路由器等設備的安裝使用。
模塊類型
| 型號/圖號
| 規格
| 尺寸
| 鈑金面板
| 塑料面板
| 電源模塊
| ONU設備安裝板
| 光纖套件
|
F系列模塊
| NPL4.100.2011
| 6U模塊安裝空間
| 外形尺寸：380×320×136 埋墻尺寸：350×300×120 |
| ○
| ○
| ○
| ★
|
NPL4.100.2031
| 6U模塊安裝空間
| 外形尺寸：425×325×136 埋墻尺寸：400×300×120 | ○
|
| ○
| ○
| ★
|
NPL4.100.2035
| 3U模塊安裝空間
| 外形尺寸：375×325×136 埋墻尺寸：350×300×120 | ○
|
| ○
| ○
| ★
|
| NPL4.100.2029
| 6U模塊安裝空間
| 外形尺寸：425×325×136 埋墻尺寸：400×300×120 | ○
|
| ○
| ○
| ★
|
| NPL4.100.2030
| 6U模塊安裝空間
| 外形尺寸：425×325×138 埋墻尺寸：400×300×120 |
| ○
| ○
| ○
| ★
|
| NPL4.100.2033
| 4U模塊安裝空間
| 外形尺寸：375×325×136 埋墻尺寸：350×300×120 | ○
|
| ○
| ○
| ★
|
| NPL4.100.2034
| 4U模塊安裝空間
| 外形尺寸：375×325×138 埋墻尺寸：350×300×120 |
| ○
| ○
| ○
| ★
|
| NPL2.109.2009
| 4U模塊安裝空間
| 外形尺寸：375×325×138 埋墻尺寸：350×300×120 |
| ○
| ○
| ○
| ★
|
名稱
| ERP編號
| 型號
| 單位
| 備注
|

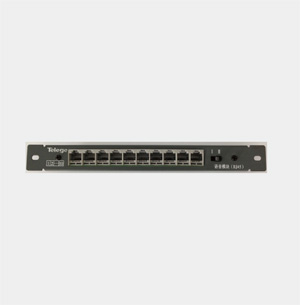

語音模塊(RJ45 1U)
| LY0L443120160
| NPL4.431.2016
| 只

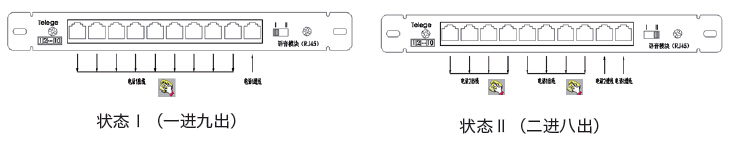

| 兩組一進四出或一組一進九出電話分配端口,端口均為RJ11端口
|
語音模塊(一進四出)
| LY0L443120320
| NPL4.431.2032
| 只
| 一組一進四出電話分配端口,端口均為RJ11端口
|

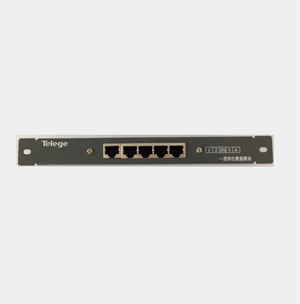

一進四出數據模塊（直通）：
采用直通的連接方式將一路數據分配成四路出線，但同時只能有一路出線可以使用，采用帶屏蔽的RJ45插座，保證數據連接的質量和穩定性。
一進四出數據模塊（選通）：
通過模塊上的控制按鈕將一路數據進線分配成四路出線，但同時只能有一路出線可以使用，采用帶屏蔽的RJ45插座，保證數據連接的質量和穩定性。
交換機：
提供10/100M自適應以太網，適用于中小型辦公和家庭網絡。采用存儲轉發交換技術與動態內存分配相結合，確保緩沖被有效地分配到每一個端口；流量控制采用全雙工流控和背壓式半雙工流控，保證端口在發送和接收數據時，盡可能的避免數據包丟失。動態LED指示燈提供工作狀態提示及故障排除。
路由器：
特別為小規模的辦公室和小型企業設計,提供百兆寬帶資源共享,IE瀏覽器配置參數,所有本地電腦自動從本產品接受TCP/IP設置，支持多種網絡資源。
25回線高頻接線模塊：
依據國際標準ISO/IEC11801、TIA/EIA/568設計制造的UTP電纜用超五類/六類高頻接線模塊，每個模塊容量25回線。此模塊采用模塊華設計，可方便安裝在多媒體箱內。
名稱
| ERP 編號
| 型號
| 單位
| 備注
|
一進四出數據模塊 (直通 1U) | LY0L443120170
| NPL4.431.2017
| 只
| 采用直通的連接方式將一路數據分配成四路出線，采 用帶屏蔽的RJ45插座 |
一進四出數據模塊 (選通 2U) | LY0L443120180
| NPL4.431.2018
| 只
| 將一路數據進線分配成四路出線，用戶可通過選擇模 塊上方的控制按鈕，選擇任意一路網絡輸出端口 |
5口路由器 (含適配器電源) | LY0L443120260
| NPL4.431.2026
| 只
| 高速寬帶路由器模塊具備高數據吞吐量，使網絡更暢通，允許多臺計算機共享1 條單獨寬帶線路和一個ISP 賬號。采用高可靠性、高穩定性設計，出眾的帶機數量體現無瓶頸制約的強勁負載力。此產品除包含所有寬帶路由器常見功能，還支持定時、按需撥號、上網權限管理、動態方式，靜態方式，PPPOE 方式下的MAC 地址克隆功能，DDNS、系統安全日志等高級功能 |
8口路由器 (含適配器電源) | LY0L443120270
| NPL4.431.2027
| 只
|
5口交換機 (含適配器電源) | LY0L443120280
| NPL4.431.2028
| 只
| 10/100M 自適應以太網，適用于中小型辦公和家庭網絡。采用存儲轉 發交換技術與動態內存分配相結合，確保緩沖被有效地分配到每一個端 口；流量控制采用全雙工流控和背壓式半雙工流控，保證端口在發送和 接收數據時，盡可能的避免數據包丟失。動態LED 指示燈提供工作狀態 提示及故障排除 |
8口交換機 (含適配器電源) | LY0L443120290
| NPL4.431.2029
| 只
|
25回線超五類 高頻接線模塊 | LY0L443120250
| NPL4.431.2025
| 只
| 依據國際標準ISO/IEC11801、TIA/EIA/568設計制造的 UTP電纜用超五類高頻接線模塊，每個模塊容量25回線 |
25回線六類 高頻接線模塊 | LY0L443100090
| NPL4.431.009
| 只
| 依據國際標準ISO/IEC11801、TIA/EIA/568設計制造的 UTP電纜用六類高頻接線模塊，每個模塊容量25回線 |
名稱
| ERP編號
| 型號
| 單位
| 備注
|

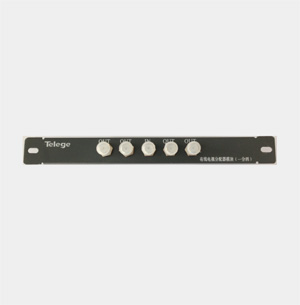

有線電視分配器模塊(一分四 1U)
| LY0L443120190
| NPL4.431.2019
| 只
| 端口帶寬1GHz，支持雙向有線電視
|
有線電視分配器模塊(一分六 1U)
| LY0L443120300
| NPL4.431.2030
| 只
| 端口帶寬1GHz，支持雙向有線電視 |
